| Système
d'assistance au geste 7Dworks : la technologie au service de la main |

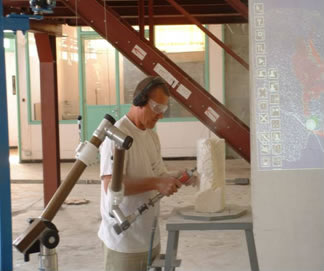

Sculpture
d'une tête en pierre de Chauvigny |
Enfin
disponible par 7Dworks, un nouvel outil de numérisation
et reproduction de formes complexes.
Ce concept unique* « d’assistance au geste»,
validé au Louvre, permet de numériser
un modèle en haute définition et de
le reproduire à toutes échelles, en
toutes matières.
La numérisation est réalisée
avec une précision de 0.05 mm, sans contact
ou déplacement de l'original et sans "retouche"
mathématique (modèle complet, sans trou).
Grâce
à l'utilisation des modèles numériques
les temps de reproduction sont 15 à 20 fois
plus courts qu'avec les méthodes traditionnelles.
Ce
système n’est pas un robot et ne se substitue
pas au geste de l’utilisateur. Il assiste l'homme
de métier de manière naturelle, de l’ébauche
à la finition, sur
des pièces allant de quelques millimètres
à plusieurs mètres.
Exemples
de réalisations : Tête
d'évêque (Musée du Louvre), Reine
de Saba (Cathédrale de Reims).
*
brevet international
|

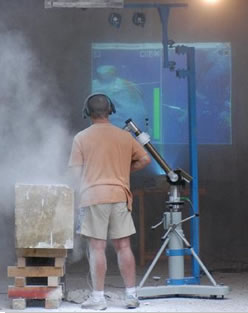

Travail
d'ébauche à la disqueuse |
Avantages
du système :
•
Protection des modèles : numérisation
sans contact éliminant les risques de manipulation
et de déplacement des originaux
• Analyse et archivage intelligent du modèle
numérique
• Précision : jusqu’à 0.05
mm
•

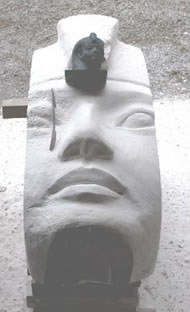

Mise à l’échelle libre
et positionnement optimisé dans le bloc de matière
•
Travail totalement sécurisé
• Elimination des tâches répétitives
de contrôle et de positionnement
• Utilisation des outils de travail traditionnels
(disqueuse, meuleuse …)
• Léger et transportable, livré
« prêt à l’emploi » avec un
kit d’outillage complet.
|
Service
de numérisation :
7Dworks propose un service de numérisation afin de
fournir des modèles numériques prêts
à être utilisés en reproduction.
Ceci permet par exemple d’archiver des modèles
et œuvres, de créer des bibliothèques de
formes et d’objets, de réaliser des présentations
d’objets 3D pour la communication ou la pédagogie.

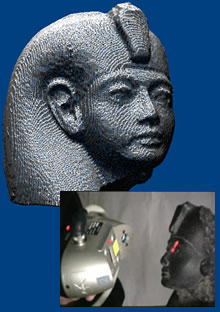

La
numérisation est effectuée
au moyen d'une caméra laser, sans
contact ou déplacement du modèle original, et
peut être réalisée "sur site",
sur une façade d'édifice par exemple.

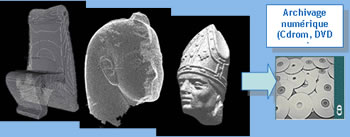

Archivage
:
Les modèles
numériques obtenus sont des copies
conformes des originaux (précision de 0,05
mm). L’archivage de ces modèles permet de mémoriser
un état des lieux inaltérable des œuvres,
servant de support pour la pédagogie, la communication
et la reproduction « matière ».
|
|
Gamme
de systèmes d'assistance à la reproduction |
Il
existe trois modèles de système d'assistance
à la reproduction 7Dworks, se différenciant principalement
par leur degré de précision et les applications qui
en découlent.
Référence |
Description |
Précision |
Applications |
PACK-R-1 |
PACK
REPRODUCTION 7Dworks R1 |
1.0
mm |
Reproduction
échelle moyenne et grande, finitions à 1 mm. Relevés
3D au palpeur. |
PACK-R-2 |
PACK
REPRODUCTION 7Dworks R2 |
0.1
mm |
Reproduction
toutes échelles, finitions à 0.1 mm |
PACK-R-3 |
PACK
REPRODUCTION 7Dworks R3 |
0.02
mm |
Tous
types d’applications :
Numérisation
Reproduction (toutes échelles, toutes finitions) |
•
Le pack R1 est adapté aux travaux
d’ébauche et de semi finition (pas de finition
précise ni de numérisation possibles). Il convient pour
les travaux d’architecture et d’ornementation mobiliers
et immobiliers : tailleurs de pierre, ébénistes, menuiserie
d’art, staffeurs, stucateurs
•
Le pack R2 est polyvalent et permet
de réaliser des relevés précis
ainsi que tous les travaux de reproduction de volumes
fouillés en musée ou taille de pierre fine (finition
à 0.1mm). Il est particulièrement adapté aux
besoins des monuments historiques et de la muséologie : sculpteurs,
restaurateurs, créateurs, designers.
•
Le pack R3 permet tous types de travaux de
numérisation ou reproduction jusqu’à
une précision de 0.02mm. Convient pour les métiers nommés
ci-dessus plus les métiers demandant une grande précision
de finition : graveurs, glypticiens, bijoutiers …
Ce modèle est par ailleurs particulièrement
adapté pour la numérisation 3D et l’archivage
haute définition: musées, UNESCO, produits
dérivés, communications culturelles.
•
La caméra de numérisation laser est
disponible sur option, compatible avec les bras R2 et R3.
Tous ces packs sont livrés « prêts à l’emploi
» et comprennent : un bras métrologique, un trépied-potence
de sustentation, trois outils de travail (disqueuse 230mm et 125mm
et meuleuse), un ordinateur, les logiciels de visualisation, de relevé
3D et d’assistance à la reproduction pré- installés
ainsi qu’une formation de 3 jours. |
| Plateforme
de location |
Le
système d'assistance au geste 7Dworks est disponible pour
location-test-formation
au sein de la nouvelle plateforme
"Art et Patrimoine" à Alès
(30) :
Plate-forme
ART & PATRIMOINE
S/c Musée PAB, 52 montée des Lauriers
30100 Alès-en-Cévennes
Responsable culturel : Aleth Jourdan - museepab@wanadoo.fr
Responsable développement : Yanick Lasica
- lasica@wanadoo.fr
|
En
avril : découvrez le tout nouveau module de relevé
3D intégré aux systèmes 7Dworks |
